Программа расчета положения ОЦМ и углов устойчивости
Описан расчет положения ОЦМ тела человека в сагиттальной плоскости, масс звеньев тела и углов устойчивости посредством компьютерной программы. Для расчета необходимо выполнить маркировку центров суставов и отдельных точек: центра масс головы, дальнего края кисти и стопы, а также центра позвоночника.

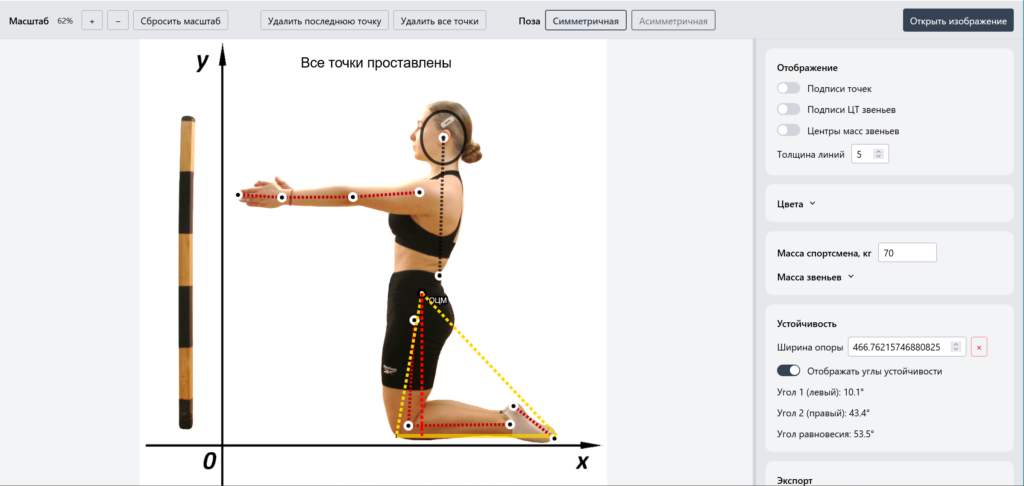

Программа расчета положения ОЦМ человека и углов устойчивости
Программа расчета положения ОЦМ и углов устойчивости основа на определении массы звеньев тела по коэффициентам Braune и Fischer и предназначена для учебных целей.
Полезный функционал программы
1. Можно менять масштаб изображения колесиком мышки, либо кнопками + и — в верхней части экрана. Положение точек сохранится в привязке к изображению, перемаркировывать не надо.
2. Изображение можно перемещать по экрану, зажав пробел и левую кнопку мыши. При этом относительное положение проставленных точек сохранится, перемаркировывать не нужно.
3. Для удобства маркировки можно отключить подписи точек и включить обратно, это делается в панели Отображение. Можно также настроить толщину линий, которые имитируют звенья тела.
4. Для наглядности расчета можно включить отображение центров масс звеньев тела, рассчитанных по Braune и Fischer (галочка в панели Отображение).
5. Цвета линий можно поменять для лучшей видимости поверх изображения (панель Цвета в правой части).
6. После маркировки, полученную схему можно сохранить вместе с изображением в формате png, либо отдельно без изображения в формате svg (панель Экспорт справа).
7. Результат расчета массы звеньев можно скопировать для вставки в Excel (панель Экспорт).
Алгоритм определения положения ОЦМ тела человека и углов устойчивости
1. Откройте программу и загрузите в нее фотографию статического положения человека в сагиттальной плоскости, нажав на кнопку Открыть изображение.
2. Укажите вид позы (Симметричная или Асимметричная). С этой целью щелкните на кнопке Поза.
3. Введите массу человека.

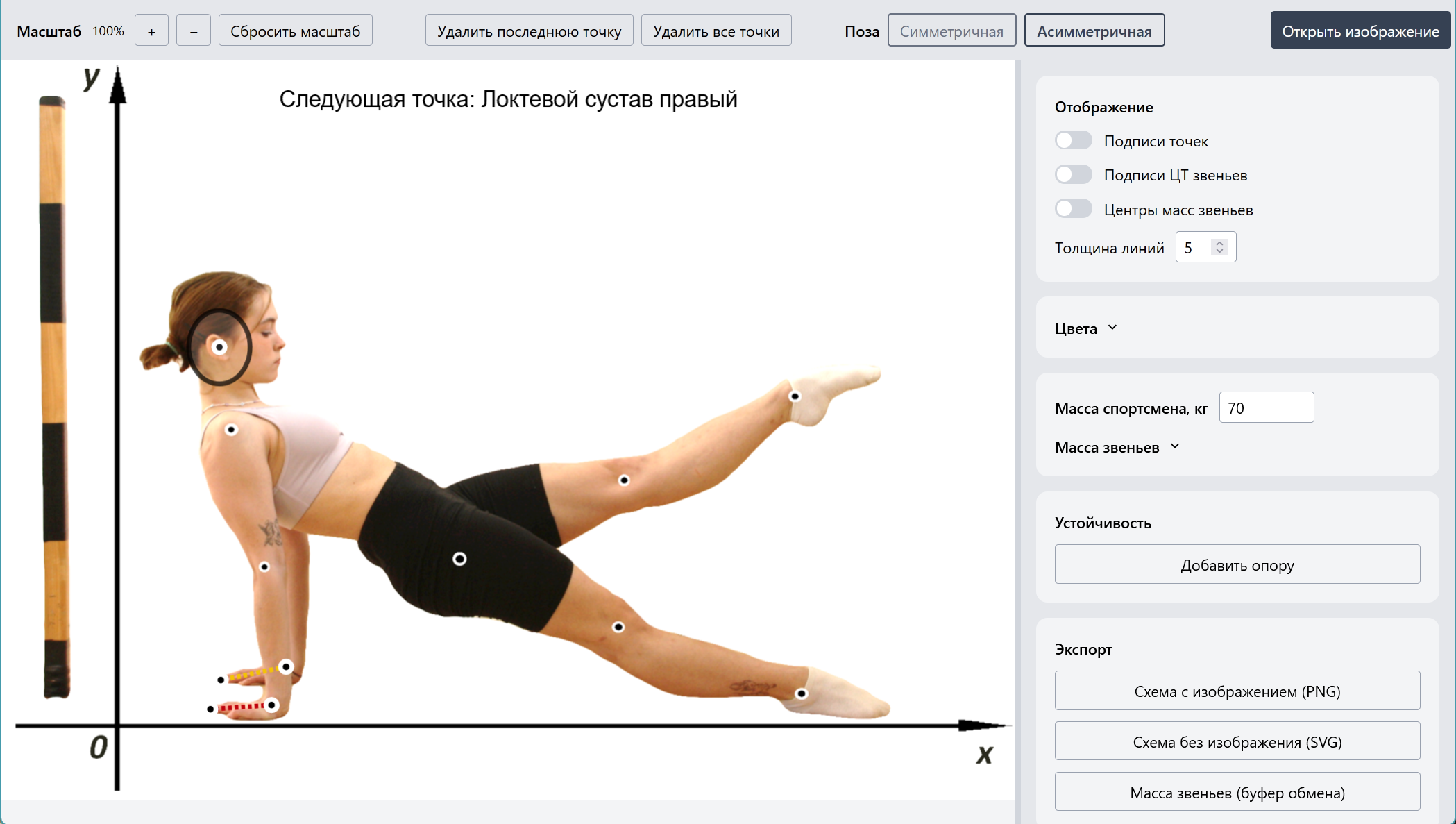

4. Последовательно маркируйте точки, которые указаны сверху, над фотографией человека (рис.1). Если ошиблись — можно удалить последнюю точку нажатием на кнопку наверху экрана. Точки можно перемещать, зажав левую кнопку мышки на точке. В данном примере: имеется асимметричная поза. Промаркированы: Центр головы, дальний край правой, а затем левой кисти, лучезапястный сустав правый, а затем левый.

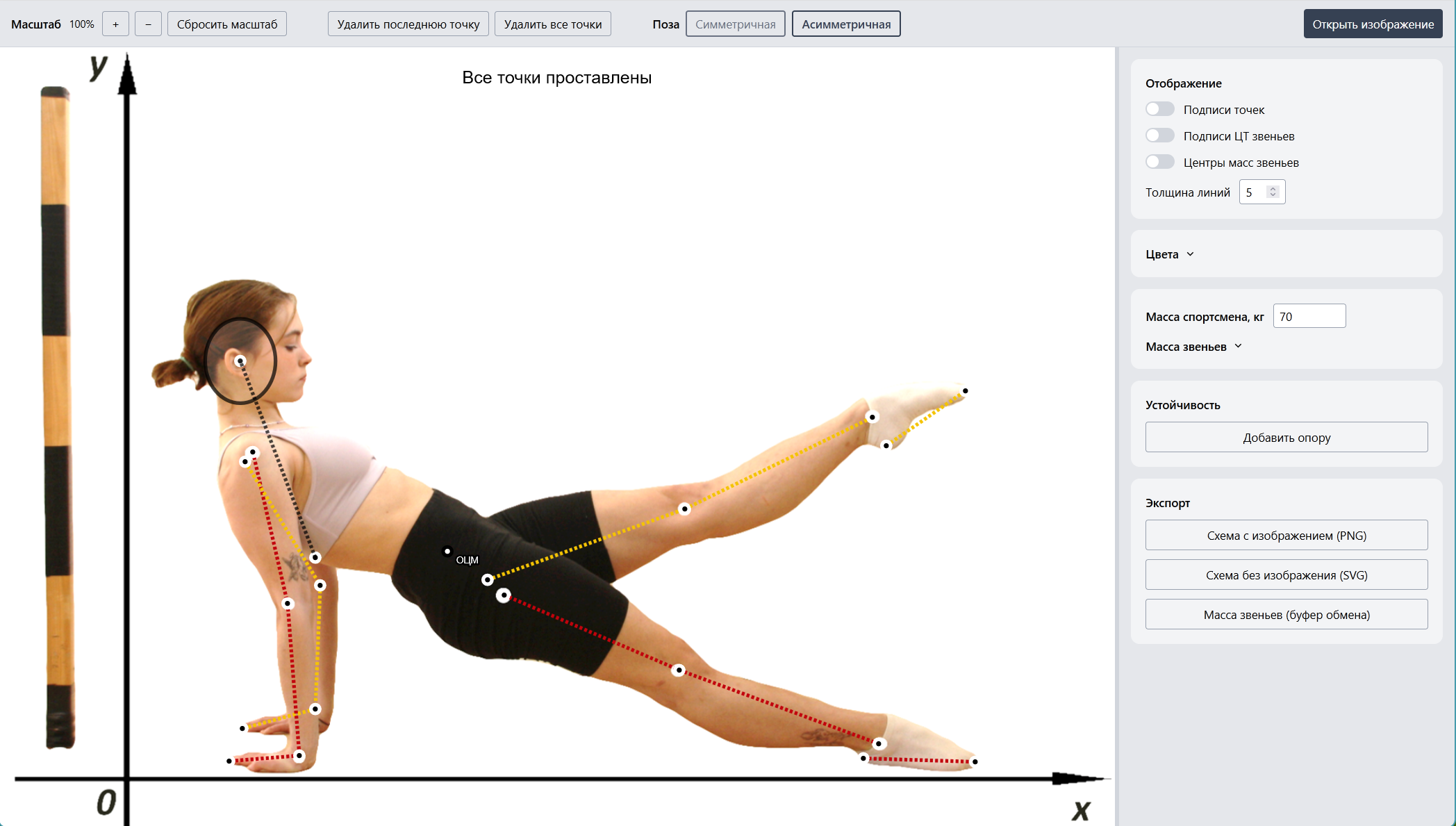

5. Продолжайте маркировать необходимые точки до момента, когда над фотографией будет указано: Все точки проставлены. После этого на фото человека появится расположение ОЦМ его тела в сагиттальной плоскости (рис.2).

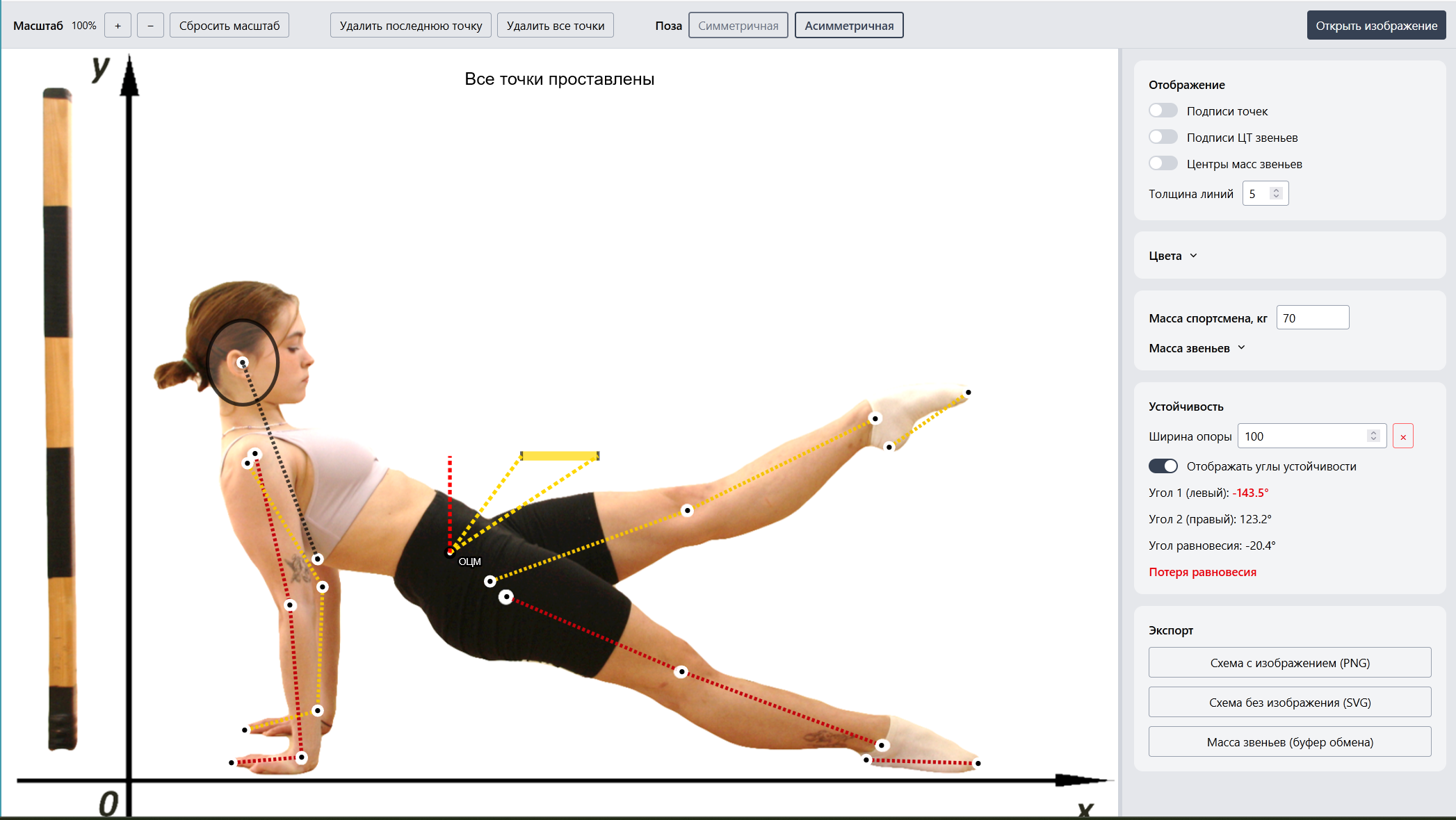

6. После этого для расчета углов устойчивости, щелкните на кнопке «Добавить опору». В результате на фото человека появится горизонтальная желтая полоска с лучами, исходящими из ОЦМ и вертикальная штриховая красная линия (рис.3).

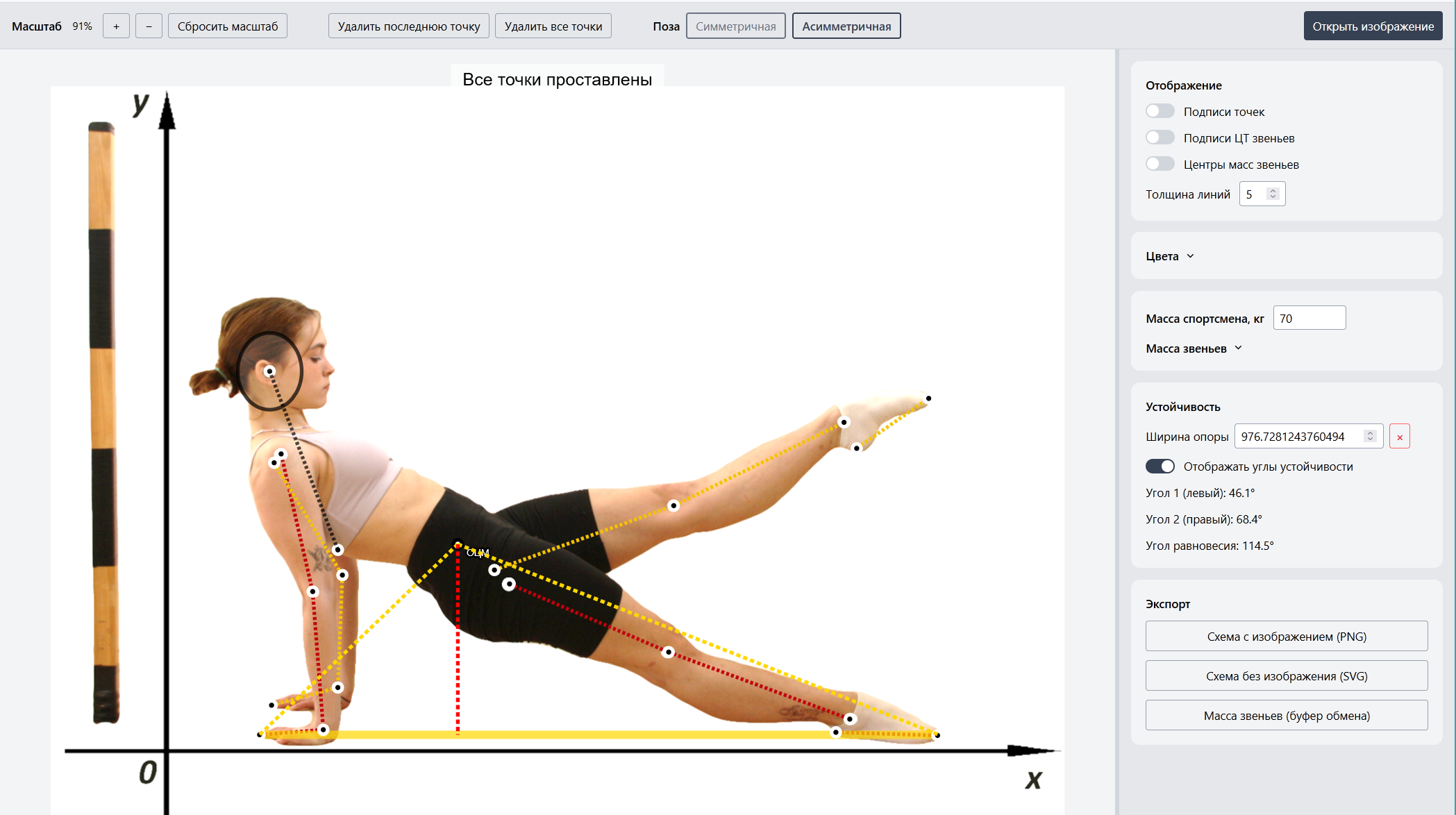

7. Перетащите мышью эту полоску к границам опоры и расширьте ее соответственно границам опоры (рис.4). Края опоры можно передвигать, зажав левую кнопку мышки. В результате в блоке устойчивость вы увидите расчет углов устойчивости и угла равновесия.

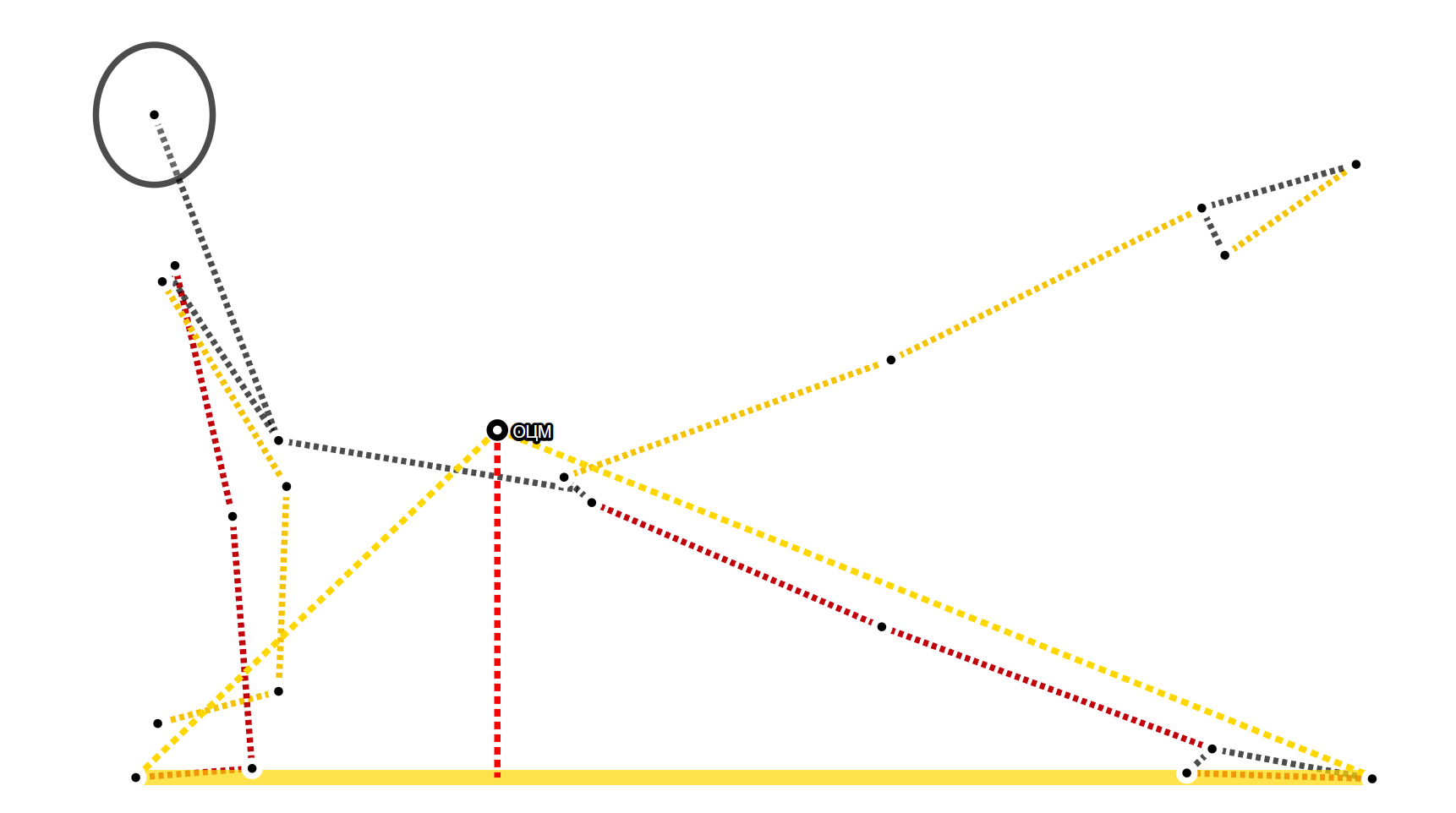

8. Дополнительные опции программы: расчет массы звеньев с возможностью копирования результатов в табличный процессор Excel; выбор цвета линий и их толщины и прозрачности; изменение масштаба изображения и удаления последней и всех точек. Также возможен экспорт схемы и изображения в формате .png и только схемы (формат svg), рис. 5.
С уважением, А.В. Самсонова
